特点
·体积小、功耗低
·便宜价格
·尺寸大小及针脚定义与晶振一致
应用
·通信部门
·测试仪器的内时基
·高精度晶振的更新换代产品
信号输出 | 10 MHz方波信号, 3.3V ACMOS电平,Vl<0.5V, Vh>2.7V(15pf负载) | |
上升/下降时间 | <10ns | |
占空比 | 50%±10% | |
10MHz信号的单边带相位噪声 | 偏离(Hz) | 单边带相位噪声(dBc/Hz) |
1 | <-67 | |
10 | <-85 | |
100 | <-114 | |
1000 | <-130 | |
10000 | <-140 | |
频率稳定度(阿伦方差) | 采样时间(s) | 频率稳定度 |
1 | <3E-11 | |
10 | <1.6E-11 | |
100 | <8E-12 | |
频率准确度 | <±5E-11(出厂时调至)25℃时 | |
频率重现性 | <±2E-11(开机12h,关机48h,再开机12h) | |
频率调整 |
数字控制范围:±1E-6,分辨率:±1E-12 带模拟调整范围±1.5E-9, 0-5V,5kΩ |
|
预热时间 | 频率准确度达到1E-9(@25℃)所需时间7.5分 | |
电源要求及电压特性 | +5Vdc±0.1V时,最大电流<2.8A;电压特性df/f<2E-11(峰峰值) | |
功耗 | 预热:14W(最大值)(-10℃-75℃) 正常工作:@ -10℃ 8W, @ 75℃ 5W | |
电磁辐射 | 符合Fcc part 15 Class B的要求 | |
测试/状态 | 自检(BIST) | |
产品连续工作1天或1个月的漂移率 | ||

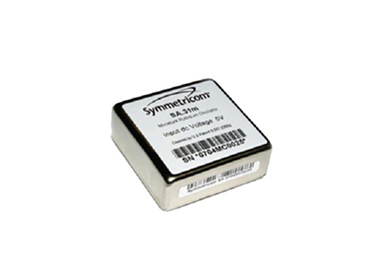

型号 | SA.31m | SA.33m |
日 | ±4E-11 | ±2.5E-11 |
月 | ±3E-10 | ±1E-10 |
年 | ±1.5E-9 | ±1E-9 |
温度系数 | ||
型号 | SA.31m | SA.33m |
0-70℃ | <7E-10 | <7E-11 |
-10-70℃ | <1E-9 | <1E-10 |
时间漂移 | 7os(在24h周期内,温度0-60℃) | |
MTBF | ±300,000小时,@40℃(地面自由放置,不受控) ±500,000小时,@40℃(地面自由放置,受控) | |
工作温度 | -10℃-+75℃(底座温度 | |
磁场灵敏度 | <±7E-11/高斯(±2高斯范围) | |
湿度 | GR-core-63.issue2,April2002 section4.1.2<90% 无冷凝 | |
振动(工作状态) | GR-core-63.issue2,April2002 section4.4.3 and 5.4.3 | |
冲击/振动 | GR-core-63.issue2,April2002 section4.4.4 and 5.4.2Curve 1 of Fig 4-3 up to 1.5g | |
存储温度 | -55℃-100℃ |
